機械在使用過程中，環境和內部運行產生的各種磨粒會影響潤滑油的質量和性能，從而加速機械設備的磨損，導致機械設備性能下降和使用壽命縮短等。在工業實踐中，通過控制機械設備潤滑油的清潔度，及時處理污染物或換油，保持機械設備潤滑油的清潔，可以有效延長設備的使用壽命，保持設備高效運行。因此，潤滑油清潔度的檢測成為油液狀態監測的重要組成部分。

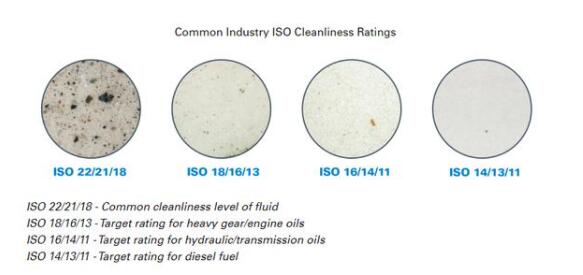

通用工業用油的ISO清潔度指南



油液清潔度標準



關于油液清潔度標準，國際標準委員會制定的ISO4406標準，以及美國航空航天學會制定的NAS 1638、汽車工程師學會制定的SAE AS4059等其他標準，已被世界各國廣泛采用。雖然NAS1638標準已經在近海工業和航空工業中使用，但實際上已經被廢除。雖然SAE AS4059用于特定行業，但尚未得到廣泛認可。總而言之，說到機油清潔度標準，ISO 4406就是參考。



ISO清潔度等級標準是指1mL樣品溶液中大于4、6、14m的顆粒數，因此ISO標準的污染等級代碼由三個代碼組成，即ISO 4406336019/16/11和ISO 44063360 21/19/16。



以ISO 4406: 21 19 16事件為例，



第一個代碼21表示油中大于4m的顆粒數為21；



第二個代碼19表示油中大于6m的顆粒數為19；



第三個代碼16表示油中大于14m的顆粒數的污染等級為16。



由于大于6m和14 m的顆粒大于4 m，大于4m的顆粒數包括6m和14m。

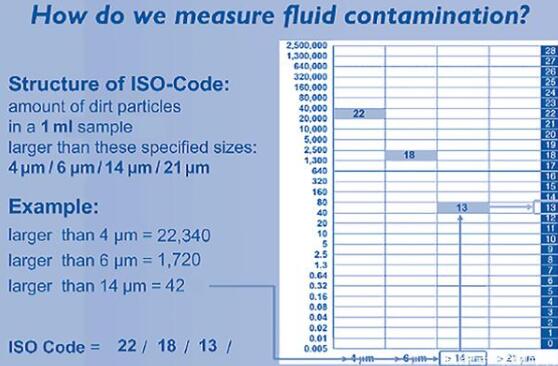

ISO 4406清潔度標準由三個代碼組成



參見下圖，了解每個代碼指示的粒子數量范圍。

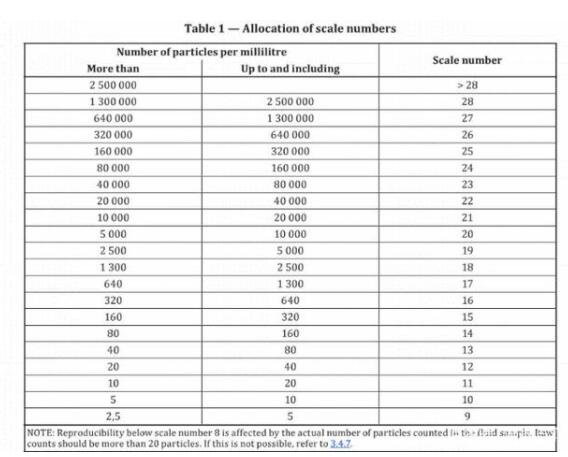

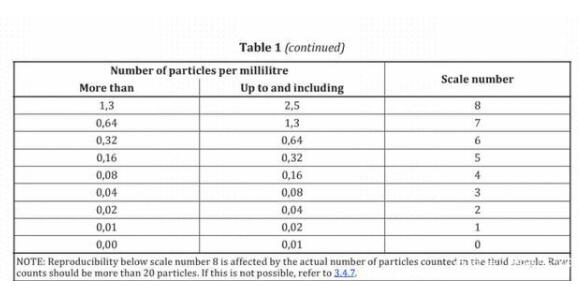

ISO 4406機油清潔度標準







ISO4406清潔度等級對應于顆粒計數范圍。



油液清潔度的測定隨著光譜、能譜和射線分析技術的應用，油液清潔度等級測試技術不斷完善，其科學性和準確性也得到認可，廣泛應用于煤礦機械設備、工業制造、國防、航空航天等領域。目前常用的在線或便攜式油液清潔度設備一般采用顆粒計數法來判斷油液清潔度，這是目前最準確的實驗室測量方法之一，但儀器價格略高。



自動粒子計數器可分為遮光法、光散射法和電阻法，其中遮光粒子計數法是最常用的方法。其原理是利用光電傳感器采集信號，直接測量油中顆粒污染物的大小和數量，進而確定油的清潔度等級，準確度較高，但同時易受油中氣體和水滴的影響。對于污染嚴重的油品，需要對顆粒密度過大、透光率差的油品進行稀釋。隨著技術的進步和過濾性能的提高，顆粒計數器的測試精度逐漸提高，對油液清潔度的判斷精度也更加準確。



此外，鐵譜分析技術也是非常有效的手段。它不僅是一種簡單的油液檢測技術，還可以分析污染物顆粒的形狀、濃度和粒徑來反映磨損程度和趨勢，但儀器價格昂貴。目前，最新的顯微數字圖像處理技術已應用于油液磨損分析和油液清潔度判斷，從而提供了一種全新、方便、快速、高精度的檢測方法。



相關產品介紹：



下面我簡單地介紹下智火柴推出的幾款產品。



一、油品粘度傳感器





由擋板、傳動桿、彈性梁、定位管、保護套和力敏元件構成。擋板與傳動桿用焊接或螺紋固定連接，彈性梁的上端通過橫梁與定位管固定連接在一起，力敏元件粘接固定在彈性梁上。由擋板受力引起彈性梁變形，由力敏元件輸出信號對流體介質進行粘度變化的檢測。適用于帶攪拌的反應釜中在線檢測介質的粘度變化，它不僅可用于牛頓型流體介質，也適用于高分子聚合物之類的非牛頓型流體介質。



傳感器工作原理：



采用壓電諧振模式，通過控制振子部件工作在諧振狀態，獲取相關參數。

其振動周期 T 與液體密度相關：

ρ =  K0  +  K1*T +  K2*T（K0  K1   K2 為儀器校準參數）

其振動品質因數 Q 與粘度相關：

η = C0  + C1*Q + C2*Q2 （C0 C1   C2 為儀器校準參數）

運動粘度亦可以根據以下公式換算：

µ=η/ρ    (µ-運動粘度 mm2/s=cst，η-動力粘度mPa.s=mPa·s，ρ-密度 g.cm³)



智火柴IFV-3粘度傳感器的優勢



高精度探頭，精準測量粘度、密度與溫度

最大量程1000cp以上

多至八參數輸出的在線監測傳感器

快速響應，數據刷新頻率僅需1s

全不銹鋼，優良的耐化學腐蝕和耐壓特性，適合在線監測魯棒性要求

無任何活動件，無消耗件，有效使用壽命10年以上

結構小巧、便于系統集成、現場校準集成模組



適用范圍：

適用于各類潤滑油、液壓油、齒輪箱油、涂料油墨等的粘度、密度的在線監測。



產品應用：

精煉、石油行業、風力、火力發電等發電行業；航空，航海，鐵路等交通運輸行業；鉆井平臺等海洋

工程、大型工程機械設備、交通運輸車輛、油處理設備、化學實驗分析、生產過程品質管理、油處理

及過濾系統；涂料、油墨及印刷行業醫用設備等



二、油液微水傳感器



產品原理：

水分含量傳感器前端設計獨特的水分感應探頭可以實時捕捉油水混合物的電學特性變化，并通過高精度溫度探頭進行數據補償，經過優化算法獲取油中水分含量。公司特有的專利測量技術，可成功實現多量程油中水分含量的精確監測。微量水分傳感器敏感元件為親水高分子材料制成，當油品中有溶解水時，水分子可通過半透膜進入親水物質內部，親水元器件進水后內部電信號就會發生變化，可計算出油品水分飽和情況；再根據特定油品的飽和溫度曲線，計算出最終的水分PPM值。



三、油品品質傳感器



其特有的測量技術對油品品質的變化極其敏感，能夠?qū)崟r連續在線監測油品的品質指標，對油液提供360°全方位的實時在線監測，為您貴重設備的連續可靠運行提供可靠且有力的保障。



技術亮點：



1、強響應



高達10-15測量依據，各種苛刻條件下精確測量



2、涵蓋廣



可快速監測油中溶解水、飽和水和游離水



3、高適應性



防振設計適配惡劣工業環境



4、產品應用



行業：油田、煉油、風電、水電、火電、核電、輸變電、工程機械、車輛航空、航海、鐵路、公路運輸、鋼鐵、冶金、油品存儲倉庫、工業生產線等。



四、油品多參數監測傳感器



IFV-7油品多參數傳感器，通過內部集成的高精度信號采樣與處理單元，結合先進的算法，可以實時自動檢測液體的密度、粘度、介電常數溫度、含水量、含水率、飽和度、7項指標，同時20°C密度、運動粘度、粘度指數、40°C粘度、100°C粘度等其他用戶關心的指標，亦可以通過內部強大的計算程序得以實現。



技術亮點



1、多參數



一個傳感器集成了7種參數



2、涵蓋廣



采用獨特的設計結構測量精度更高，毫秒響應



3、高適應性



防振設計適配惡劣工業環境



4、產品應用



行業：行業：油田、煉油、風電、水電、火電、核電、輸變電、工程機械、車輛航空、航海、鐵路、公路運輸、鋼鐵、冶金、油品存儲倉庫、工業生產線等。



五、IFW-2b油品含水率傳感器



其特有的測量技術對油品品質的變化極其敏感，能夠?qū)崟r連續在線監測油品的品質指標，對油液提供360°全方位的實時在線監測，為您貴重設備的連續可靠運行提供可靠且有力的保障。



技術亮點：



1、強響應



高達10-15測量依據，各種苛刻條件下精確測量



2、涵蓋廣



可快速監測油中溶解水、飽和水和游離水



3、高適應性



防振設計適配惡劣工業環境



4、產品應用



行業：油田、煉油、風電、水電、火電、核電、輸變電、工程機械、車輛航空、航海、鐵路、公路運輸、鋼鐵、冶金、油品存儲倉庫、工業生產線等。





六、在線油品監測箱



產品亮點



1、高拓展性組合



采用積木式組合設計9個監測指標，不同傳感器自由搭配



2、液壓、潤滑兩種系統



一個監測箱可適配不同的油液使用環境



3、兩種循環方式



采用壓差循環或內置增壓齒輪泵



4、抗振、耐腐蝕



內部元器件均采用鋁材、316鋼材，超強耐久性



七、在線油液監測箱



產品亮點



1、高拓展性組合



采用積木式組合設計9個監測指標，不同傳感器自由搭配



2、液壓、潤滑兩種系統



一個監測箱可適配不同的油液使用環境



3、兩種循環方式



采用壓差循環或內置增壓齒輪泵



4、抗振、耐腐蝕



內部元器件均采用鋁材、316鋼材，超強耐久性



八、污染度傳感器



顆粒計數器采用光阻法（遮光法）原理研制，用于檢測液體中固體顆粒的大小和數量，可廣泛應用于航空航天、電力、石油、化工、交通、港口、冶金、機械、汽車制造等領域，對液壓油、潤滑油、巖頁油、變壓器油（絕緣油）、汽輪機油（透平油）、齒輪油、發動機油、航空煤油、水基液壓油等油液進行固體顆粒污染度檢測，及對有機液體、聚合物溶液進行不溶性顆粒的檢測。



技術亮點



1、高精度



采用遮光法，最小檢出率1um



2、高通道



內置8通道檢測分段式顯示污染等級



3、輕量化設計



方塊設計底座安裝



4、速度快



實時響應，自動讀取流速，自適應工況



5、涵蓋廣



涵蓋GB/ISO/NAS/GJB等檢測標準



6、高適應性



兩種檢測模式可調節



適應油品



工程機械、船舶設備、水電廠、火電廠、鋼鐵廠、盾構機等設備液壓系統



九、金屬磨損傳感器



電磁式油液金屬磨粒傳感器是在線測量油液中金屬磨粒的數量、大小（在傳感器量程內根據顆粒大小，鐵磁性顆粒分十個尺寸帶，非鐵磁性顆粒分四個尺寸帶）和性質（鐵磁性和非鐵磁性）的傳感器。IFM-3系列傳感器具有組網運行，實時監測的功能。



技術亮點



1、高精度



采用先進電渦流技術最小解析為30um



2、涵蓋廣



可同時檢出鐵磁非鐵磁顆粒



3、高適應性



定制化的接口設計，涵蓋不同應用場景



應用范圍



能源化工：風電齒輪箱、海上鉆井平臺石化工廠、水泥廠、火電、水電、煤礦設備



大型設備：船舶、車輛發動機、大型采煤機、壓裂車、吊車、盾構機，齒輪潤滑設備



十、ISL-ZS1E系列-風電主路油品監測傳感器



風電油品監測傳感器，通過內部集成的高精度信號采樣與處理單元，結合先進的算法，可以實時自動檢測液體的密度、粘度、介電常數、溫度、含水量、金屬磨損六項指標，產品采用一體式集成結構，法蘭連接，可實現大部分風電齒輪箱的集成安裝，無需后續現場維護，安裝等工序。



技術亮點



1、多參數



一個傳感器集成6種參數



2、涵蓋廣



采用獨特的設計結構測量精度更高，毫秒響應



3、高適應性



獨特設計結構適配不同的風電齒輪箱



產品拓展應用



行業：行業：油田、煉油、風電、水電、火電、核電、輸變電、工程機械、車輛航空、航海、鐵路、公路運輸、鋼鐵、冶金、油品存儲倉庫、工業生產線等。



十一、ISL-BS系列-風電旁路油品監測傳感器



風電旁路油品監測傳感器，通過內部集成的高精度信號采樣與處理單元，結合先進的算法，可以實時自動檢測液體的密度、粘度、介電常數、溫度、含水量、金屬磨損六項指標，產品采用一體式集成結構，法蘭連接，可實現大部分風電齒輪箱的集成安裝，無需后續現場維護，安裝等工序。



技術亮點



1、多參數



一個傳感器集成6種參數



2、涵蓋廣



采用獨特的設計結構測量精度更高，毫秒響應



3、高適應性



獨特設計結構適配不同的風電齒輪箱



設計安裝方式



采用旁路安裝方式，提供G1/4的接口，采用高壓油管的連接，實現油路循環信號采用rs485輸出的方式，也可提供外掛采集版，直接輸出采集的可視化數據



產品拓展應用



行業：行業：油田、煉油、風電、水電、火電、核電、輸變電、工程機械、車輛航空、航海、鐵路、公路運輸、鋼鐵、冶金、油品存儲倉庫、工業生產線等。
