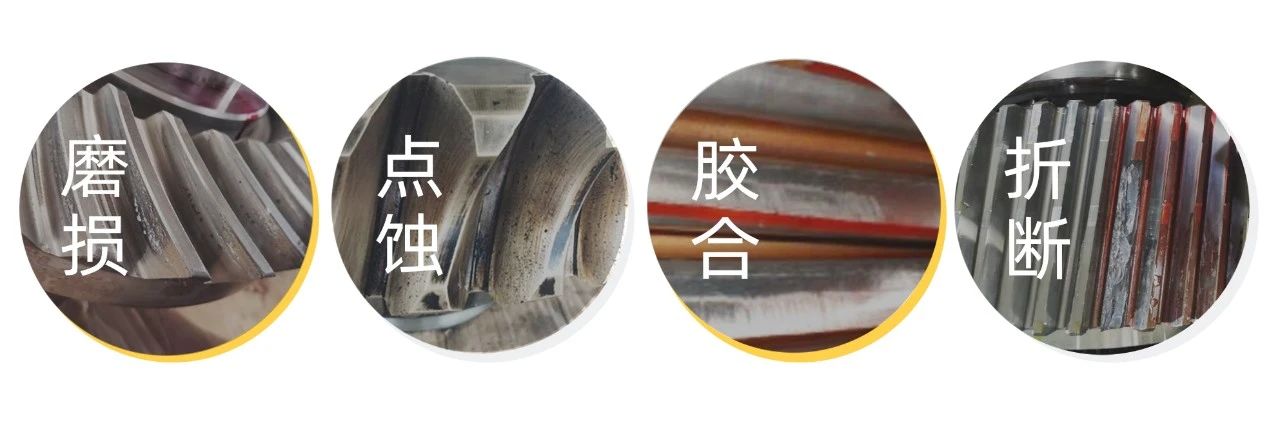

在齒輪嚙合過程中，齒面承受著周期性交變接觸應力。當應力超過材料的接觸疲勞極限時，齒面或次表層會萌生疲勞裂紋。隨著裂紋的擴展與交匯，最終導致金屬顆粒脫落，形成點蝕坑。這種損傷不僅會破壞齒輪的嚙合精度，還會引發振動加劇、噪聲增大等連鎖反應。

而潤滑油在這一過程中扮演著雙重角色：一方面，合適的潤滑油能在齒面形成穩定油膜，有效分散接觸應力，降低摩擦系數；另一方面，優質潤滑油具備優異的冷卻、清潔和抗磨損性能，可延緩裂紋的萌生與擴展。反之，若潤滑油選擇不當，將成為加速點蝕的關鍵誘因。

1、潤滑油性能參數對齒面疲勞的影響機制

■  粘度：油膜強度的核心決定因素

構建了集顆粒數量、尺寸、形貌于一體的三維數據庫，以此精確量化設備的健康指數（EHI）。

潤滑油粘度直接影響齒面油膜厚度。在高負載工況下，需選用高粘度油品以形成足夠支撐力的油膜。例如，重負荷齒輪箱（如礦山破碎機）通常要求潤滑油粘度指數（VI）超過 140，40℃運動粘度在 150-220mm2/s 之間，以確保齒面接觸區的油膜厚度≥3μm（約為齒輪表面粗糙度 Ra 的 1.5 倍）。

而低速工況下，油液流動速率降低，若粘度不足會導致油膜破裂。研究表明，當齒輪線速度＜2m/s 時，粘度每降低 10%，點蝕發生率提高 12-15%。反之，粘度過高會增加攪拌阻力，導致溫升加劇，反而加速油液氧化。

■  速度效應：粘壓特性與油膜動態平衡

齒輪運轉速度通過影響油液的粘壓行為改變油膜狀態。高速運轉時（線速度＞10m/s），油液在接觸區因壓力升高而粘度激增（典型粘壓系數約為 2.5×10??Pa?1），易形成彈性流體動壓潤滑（EHL）狀態，此時油膜厚度與速度的 0.7 次方成正比。

但在啟停或變載工況下，速度的劇烈變化會打破油膜平衡。某風電齒輪箱實測數據顯示：當風機從額定轉速（1200rpm）驟降至怠速（300rpm）時，齒面油膜厚度瞬間下降 40%，此時點蝕風險增加 3 倍以上。

■  溫度 - 粘度耦合：熱氧化劣化的連鎖反應

齒輪嚙合摩擦生熱會導致油溫升高，而潤滑油粘度隨溫度呈指數型下降。當油溫超過 80℃時，礦物油的粘度每升高 10℃，其運動粘度約下降 15%。某鋼鐵廠軋機齒輪箱曾因冷卻系統故障，油溫升至 110℃，導致潤滑油粘度降至臨界值（40℃粘度＜32mm2/s），運行 300 小時后齒面出現大面積點蝕。

更嚴重的是，高溫會加速潤滑油的氧化進程。當油溫超過氧化起始溫度（礦物油約為 100℃，合成油約為 150℃），氧化產物（如有機酸、膠質）會降低油液的邊界潤滑性能，使金屬表面直接接觸概率增加 40% 以上。

2、系統性防護策略：從潤滑設計到狀態監測

（1）基于工況的精準用油

■  需建立 “負載 - 速度 - 溫度” 三維選型模型。例如：重負載（接觸應力＞1000MPa）、低速（線速度＜5m/s）工況：選用極壓型齒輪油（含硫磷添加劑），粘度等級 ISO VG 220-460；

■  高速輕載（線速度＞15m/s）工況：選用低粘度合成油（如 PAO 基礎油），粘度等級 ISO VG 68-150；

■  高溫環境（油溫＞90℃）：優選耐高溫酯類油或聚醚油，氧化安定性指標（TOST）＞3000 小時；

（2）制造與安裝精度的協同控制

齒輪加工精度（如 ISO 精度等級）應不低于 6 級，尤其是齒面粗糙度（Ra≤1.6μm）和接觸斑點（沿齒長≥70%，沿齒高≥60%）需嚴格控制。安裝時需保證平行度誤差＜0.05mm/m，垂直度誤差＜0.02mm，避免因偏載導致局部油膜破裂。

（3）先進油液監測技術的應用

一套在線油液監測系統可綜合清潔度、顆粒度、粘度、溫度、水分等多維油質數據，實現潤滑狀態的實時分析與異常預警，保障設備全生命周期的健康運轉。某鋼廠軋機引入該類系統后，通過實時追蹤 12 項關鍵指標，將齒輪點蝕故障發生率降低 75%，維修成本下降 40%。

3、前沿技術趨勢：從被動防護到主動預警

當前，智火柴在線監測系統動態圖像顆粒傳感器搭載的行業首創圖像識別技術與寬頻阻抗譜監測技術，正重新定義齒輪潤滑監測的技術邊界。該系統基于 Linux 架構開發，集成 500 萬超高清分辨率成像模組，可對流體中的磨損顆粒、污染物進行動態捕捉，2 秒內完成顆粒形貌特征分析（如鐵磁磨損、切割磨損、纖維雜質等），30 秒內實現污染等級分類（符合 ISO 4406/NAS 1638 標準），分辨率可達 1μm 以上，較傳統顆粒檢測技術提升 30 倍精度。

與此同時，系統整合的寬頻阻抗譜（EIS）監測技術，通過解析油液電化學信號，可實時捕捉油品老化、水分突變及柴油稀釋（0-3000ppm）等隱性故障。以潤滑油進水為例，該技術可敏銳識別體相阻抗升高、高頻阻抗降低、界面阻抗降低等特征信號，對油液老化失效臨界點的監測分辨率達 0.001%。

兩大技術的深度融合，構建了 “顆粒形貌分析 + 油質老化評估” 的雙維監測體系，通過數智可視化界面實時呈現設備健康指數，使故障預警準確率提升至 90% 以上。某水泥生產線應用該系統后，通過動態追蹤顆粒圖譜與阻抗譜數據變化，成功將齒輪點蝕故障預警周期從傳統的 72 小時縮短至實時響應，真正實現了從 “事后維修” 到 “預知維護” 的智能化轉型。

齒輪點蝕與潤滑油的關系本質上是材料、力學、流體力學多學科的交叉問題。只有從潤滑設計、工況控制、狀態監測三個維度構建防護體系，結合智火柴在線監測系統等創新技術，才能為工業設備的長周期可靠運行提供數智化保障。風電齒輪箱油液狀態解決方案

如果您需要:齒輪潤滑油監測系統，請聯系我們。智火柴，國內知名油液監測系統提供商!
