一、破碎機工況分析與監測需求

　　破碎機作為礦山、水泥、冶金等行業的核心設備，長期處于高沖擊負荷、高粉塵、高溫的惡劣工況中，其潤滑系統面臨多重挑戰：

　　1.油液劣化加速：齒輪與軸承的高頻沖擊與摩擦導致油液剪切加劇，40°C運動粘度易偏離#320齒輪油標準范圍(典型值：320±15% cSt)，引發潤滑失效風險。

　　2.水分與污染物侵入：破碎機密封性受粉塵沖擊影響，水分(游離水與溶解水)與金屬碎屑易混入油液，導致乳化、氧化及磨粒磨損，加劇設備損耗。

　　3.突發性故障隱患：傳統離線檢測周期長，難以及時捕捉粘度突變、顆粒濃度激增等異常，易引發非計劃停機，影響生產連續性。

　　針對上述痛點，油液在線監測系統通過多參數實時感知與預測性維護，成為保障破碎機穩定運行的關鍵技術手段。

　　二、破碎機油液監測指標選擇與傳感器配置

　　基于破碎機工況特點與#320齒輪油性能要求，系統核心監測指標及傳感器配置如下：

　　1.油液理化性能監測

　　40°C運動粘度：采用振動式粘度傳感器(量程：20~500cSt，精度±1.5%)，實時反映油液氧化與剪切劣化趨勢，適配#320齒輪油的粘度控制需求。

　　微量水分(ppm)與含水率：電容式傳感器(量程0~2000ppm，精度±10%)區分游離水與溶解水，結合飽和度參數(0~100%)，準確預警乳化風險。

　　2.磨損顆粒監測

　　鐵磁性顆粒(>20μm)與非鐵磁性顆粒(>50μm)：在線鐵譜傳感器結合電感技術，實時統計顆粒尺寸與濃度，識別齒輪、軸承早期磨損特征。

　　3.輔助參數集成

　　溫度(-40~120℃)：PT100鉑電阻傳感器(精度±0.1℃)補償粘度測量誤差，監測油液熱穩定性。

　　振動與流量：三軸振動傳感器(頻域分析沖擊負荷異常)與電磁流量計(監測旁路循環效率)，聯動診斷機械故障。

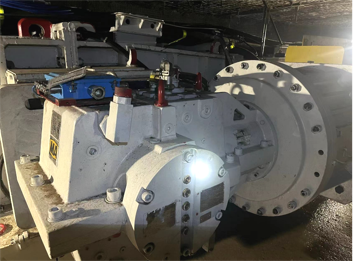

　　三、油液系統部署與安裝設計

　　1.取油與回油管路布局

　　取油點：油箱底部(M30轉G1/4接口)，捕獲沉淀污染物與游離水，確保數據代表性。

　　回油點：油箱頂部(G1/4接口)，避免氣泡混入主油路，維持循環穩定性。

　　管路配置：7米耐高壓防爆軟管(聚氨酯材質)，適應破碎機振動與空間制約，旁路流量控制為50~300mL/min，避免主油路壓力波動。

　　2.防爆與供電適配

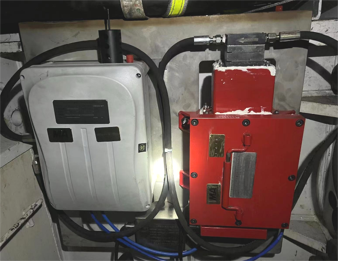

　　本安型設計：傳感器與采集模塊通過礦用本安認證(Ex ib I)，防爆外殼防護等級IP67，適應煤礦等高危環境。

　　供電方案：適配127V液壓支架機柜電源，支持冗余供電與浪涌保護，保障系統持續運行。

　　四、油液數據傳輸與智能分析

　　1.本地與云端協同

　　邊緣計算：嵌入式處理器實時分析數據，通過RS485或工業無線網絡上傳至本地服務器，支持Modbus/OPC UA協議。

　　云端診斷：數據同步至云平臺，結合AI算法生成趨勢報告，觸發分級預警(如粘度超限±15%預警，顆粒濃度>NAS 18級預警)。

　　2.維護決策支持

　　系統自動建議換油周期(基于粘度、水分綜合評分)，優化潤滑油利用率，延長換油間隔30%以上。

　　結合振動頻譜與顆粒特征，定位磨損部件(如齒輪斷齒、軸承點蝕)，指導定點維修。

　　五、破碎機油液監測的應用案例與效益分析

　　1.某水泥廠石灰石破碎機應用實例

　　背景：設備因粉塵侵入導致油液污染，頻繁出現齒輪箱異響與過熱問題，年非計劃停機達12次。

　　部署方案：安裝在線監測系統，著重監控粘度、水分與鐵磁性顆粒。

　　成效：

　　故障預警：提前2個月發現齒輪箱鐵顆粒濃度異常，避免一次嚴重斷齒事故，年停機減少80%。

　　成本優化：按質換油策略節約潤滑油成本18%，年維護費用降低25萬元。

　　能效提升：粘度實時調控使傳動效率提高5%，年節電約7.2萬度。

　　六、破碎機油液監測技術展望

　　未來，破碎機油液監測將向多模態結合與數字孿生方向發展：

　　1.多傳感器結合：結合油液參數、振動、噪聲等多角度數據，構建設備健康指數(HI)，提升故障診斷精度。

　　2.數字孿生集成：通過三維模型實時映射設備狀態，模擬潤滑系統劣化路徑，實現壽命預測與維護仿真。

　　破碎機油液在線監測系統通過實時感知-智能分析-準確決策的技術閉環，改變了傳統運維模式。在“雙碳”目標與智能化轉型背景下，該技術不僅是設備可靠性的守護者，更是礦山、水泥等行業降本增效的核心引擎。隨著5G、邊緣計算等技術的結合，油液監測將推動工業運維邁向更高階的智慧化未來。
