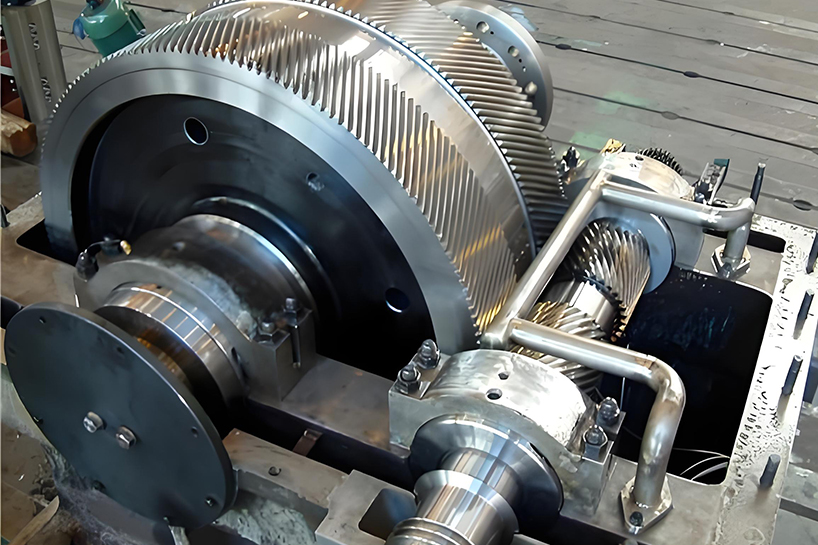

齒輪箱作為能 量傳遞的關鍵部件，穩定的運行狀態影響著設備的可靠性與生產效率。齒輪箱故障輕則導致停機維護，重則引發安全事故或重大經濟損失，而油液狀態作為齒輪箱健康狀況的 "血液指標"，蘊含著磨損、潤滑、污染等關鍵信息。傳統離線檢測手段存在周期長、實時性差、故障預警滯后等問題，已難以滿足現代工業對設備預知性維護的需求。

　　本齒輪箱油在線監測方案聚焦全行業設備齒輪箱的油液在線監測技術，深入結合傳感器技術、AI 算法與防爆設計，通過對齒輪箱油液的實時動態監測，實現磨損、潤滑不 良、疲勞、污染、密封失效等典型故障的精 準識別與快速預警。方案不僅提供覆蓋石油化工、機械制造、電力冶金等多行業的差異化監測方案，更通過智能分析為設備維護工程師提供可落地的維修建議，助力企業構建高 效、安全、智能的齒輪箱運維體系。

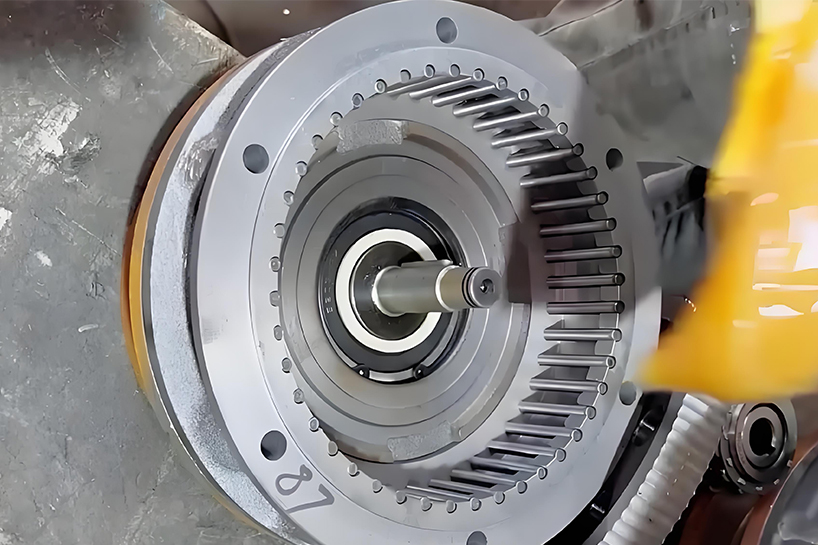

　　一、齒輪系統常見故障與油液監測結合分析

　　(一)齒輪系統磨損故障

　　齒輪磨損是齒輪系統很常見的故障之一，可分為正常磨損和異常磨損。正常磨損通常是由于齒輪表面的相互摩擦導致，磨損程度較為均勻，產生的金屬磨粒粒徑較小、形狀規則，成分主要為齒輪材料本身的金屬元素。異常磨損則可能由于齒輪安裝不當、載荷過大、潤滑不 良等原因引起，會產生較大粒徑的磨粒，形狀不規則，可能伴有切削狀、疲勞剝落狀等特殊形態，成分也可能因齒輪表面涂層或其他接觸部件而有所不同。

　　在油液監測方面，金屬磨粒傳感器是監測磨損故障的關鍵設備。它能夠?qū)崟r檢測油液中的金屬磨粒含量、大小和形狀。通過對磨粒的成分分析(可結合光譜分析技術)，可以確定磨損的部位和材料，例如鐵基磨粒主要來自齒輪本體，銅基磨粒可能來自軸承等部件。AI 算法可以對大量的磨粒數據進行學習，建立不同磨損類型的特征模型。當監測到磨粒的大小、形狀或成分出現異常時，AI 算法能夠快速判斷是正常磨損還是異常磨損，并進一步分析可能的原因，如是否存在安裝誤差、載荷異常等。同時，結合磨粒的產生速率，還可以預測齒輪的剩余壽命，為設備維護提供精 準的時間依據。

　　(二)齒輪系統潤滑不 良故障

　　潤滑不 良會導致齒輪表面無法形成有 效的潤滑油膜，從而加劇磨損，甚至引發膠合、擦傷等嚴重故障。潤滑不 良在油液中的表現主要包括粘度變化、閃點降低、酸值升高等物理化學指標的異常。粘度是衡量潤滑油流動性的重要指標，粘度降低可能是由于潤滑油被稀釋(如混入燃油、水分等)或氧化變質;粘度升高則可能是由于潤滑油老化、污染或溫度過低。閃點降低表明潤滑油中可能混入了低沸點的易燃物質，存在安全隱患;酸值升高則說明潤滑油氧化程度加劇，產生了酸性物質，會對齒輪和軸承等部件造成腐蝕。

　　為監測潤滑不 良故障，需要部署粘度傳感器、溫度傳感器、閃點傳感器和酸值傳感器等。這些傳感器實時采集油液的相關參數，并將數據傳輸至數據處理系統。AI 算法可以綜合這些參數進行分析，例如當粘度偏離正常范圍時，結合溫度數據判斷是溫度變化引起的暫時粘度波動，還是潤滑油本身性質發生了改變。如果同時發現酸值升高和閃點降低，AI 算法可以推斷潤滑油可能發生了嚴重的氧化變質或混入了其他污染物，進而分析可能的原因，如潤滑油更換周期過長、密封失效導致污染物侵入等，并為維護工程師提供更換潤滑油、檢查密封裝置等維修建議。

　　(三)齒輪系統疲勞故障

　　齒輪在長期交變載荷作用下，會產生疲勞裂紋，進而導致輪齒斷裂。疲勞故障在油液中的早期表現并不明顯，但隨著裂紋的擴展和材料的剝落，會產生疲勞剝落磨粒。這些磨粒通常呈片狀，表面有疲勞紋理，成分與齒輪材料一致。

　　監測疲勞故障需要結合磨粒分析和振動監測技術。振動監測可以檢測齒輪在運行過程中的異常振動信號，而磨粒監測則可以捕捉到疲勞剝落產生的磨粒。AI 算法可以對振動信號和磨粒數據進行結合分析，建立疲勞故障的預測模型。當振動信號出現異常波動，同時油液中檢測到疲勞剝落磨粒時，AI 算法能夠判斷齒輪可能存在疲勞裂紋，并評估裂紋的擴展程度，為維護工程師提供及時的維修預警，如進行齒輪的無損檢測或更換。

　　(四)齒輪系統污染故障

　　齒輪箱油液污染主要包括固體顆粒污染、水分污染和油液互混污染等。固體顆粒可能來自齒輪磨損產生的金屬磨粒、外界侵入的灰塵和雜質等;水分污染可能由于密封不 良、環境濕度高等原因?qū)е?油液互混污染則可能是由于錯誤地添加了不同種類的潤滑油。

　　固體顆粒污染可以通過顆粒度傳感器進行監測，該傳感器能夠測量油液中不同粒徑顆粒的數量和濃度。水分污染可以通過水分傳感器檢測油液中的含水量。對于油液互混污染，可以通過監測油液的化學組成(如添加劑成分)來判斷。AI 算法可以根據污染的類型和程度，分析可能的污染源，如固體顆粒污染嚴重時，可能是齒輪磨損加劇或空氣濾清器失效;水分含量過高時，可能是密封件老化或呼吸器故障，并提供相應的維修建議，如更換密封件、清理濾清器等。

　　(五)齒輪系統密封失效故障

　　密封失效會導致潤滑油泄漏和外界污染物侵入，嚴重影響齒輪箱的正常運行。密封失效在油液監測中的表現主要是油液量減少、污染物含量增加等。通過液位傳感器可以監測齒輪箱內的油液量，當油液量異常減少時，結合顆粒度和水分等傳感器的數據變化，可以判斷是否存在密封失效問題。AI 算法可以根據油液量的變化速率和污染物的侵入情況，分析密封失效的部位和嚴重程度，如是輸入軸密封還是輸出軸密封失效，并建議維護工程師及時檢查和更換密封件。

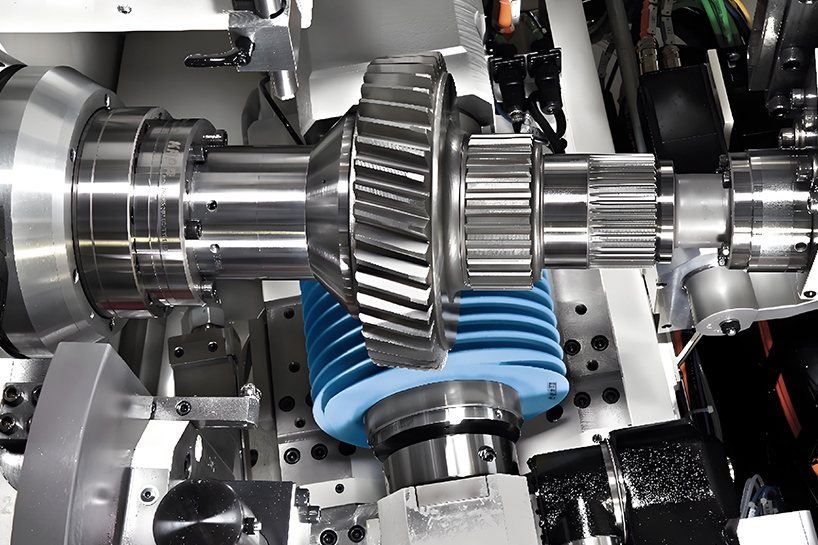

　　二、齒輪系統的油液監測技術介紹

　　(一)齒輪油在線監測技術

　　振動監測技術：通過安裝振動傳感器，采集齒輪箱的振動信號，分析振動的頻率、幅值等特征，判斷齒輪的運行狀態。振動監測技術可以實時反映齒輪的嚙合狀態和軸承的工作情況，與油液監測技術相互補充，提高故障診斷的準確性。

　　齒輪油傳感器技術

　　粘度傳感器：用于測量油液的粘度，常用的測量原理有毛細管法、旋轉法等。粘度傳感器能夠?qū)崟r監測油液的粘度變化，為判斷潤滑油的性能和潤滑狀態提供重要依據。

　　溫度傳感器：監測油液的溫度，溫度過高會導致潤滑油氧化變質，降低潤滑性能;溫度過低則會使油液粘度增加，流動性變差。溫度傳感器通常安裝在齒輪箱的出油口或油池內，實時反饋油液的溫度信息。

　　顆粒度傳感器：采用光散射或電阻抗等原理，測量油液中固體顆粒的數量和粒徑分布。顆粒度傳感器可以及時發現油液中的污染顆粒，評估污染程度。

　　金屬磨粒傳感器：利用電磁感應或光學成像原理，檢測油液中的金屬磨粒。不僅可以測量磨粒的含量和大小，還能分析磨粒的形狀和成分，為磨損故障的診斷提供關鍵信息。

　　水分傳感器：常用的有電容式、紅外式等，用于測量油液中的含水量。水分傳感器能夠?qū)崟r監測油液的水分含量，防止水分對齒輪和軸承造成腐蝕。

　　酸值和閃點傳感器：酸值傳感器通過電化學方法測量油液的酸值，反映潤滑油的氧化程度;閃點傳感器采用閉口杯法或開口杯法測量油液的閃點，判斷油液中易燃物質的含量。

　　(二)齒輪系統油液離線檢測技術

　　離線檢測技術作為在線監測的補充，主要用于定期對油液進行全方面的分析檢測。例如，通過光譜分析可以檢測油液中各種元素的含量，判斷磨損部件和污染來源;通過鐵譜分析可以直觀地觀察磨粒的形態和分布，深入分析磨損機制。離線檢測可以提供更詳細的油液信息，用于驗證在線監測數據的準確性，同時為長期的設備維護提供歷史數據支持。

　　三、AI 算法在齒輪油監測中的應用

　　(一)齒輪油數據預處理

　　AI 算法首先對傳感器采集到的大量數據進行預處理，包括數據清洗、降噪、歸一化等操作。去除異常數據和噪聲干擾，確保輸入模型的數據具有可靠性和有 效性。

　　(二)齒輪系統故障模型建立

　　利用歷史故障數據和正常運行數據，通過機器學習算法(如神經網絡、支持向量機等)建立故障診斷模型。這些模型能夠?qū)W習不同故障類型在油液監測數據中的特征模式，實現對實時監測數據的智能分析和故障識別。

　　(三)齒輪油異常原因分析和維修建議生成

　　當監測到油液異常時，AI 算法根據建立的故障模型，結合實時數據和歷史數據，分析異常的可能原因。例如，當同時檢測到磨粒含量增加、粘度降低和酸值升高時，AI 算法可以推斷可能是由于潤滑油長期未更換，導致氧化變質和磨損加劇。然后，根據分析結果，為設備維護工程師提供具體的維修建議，如更換潤滑油、檢查齒輪磨損情況等。

　　(四)齒輪油預測性維護

　　通過對長期監測數據的分析，AI 算法可以預測齒輪系統的潛在故障，提前制定維護計劃，實現預測性維護。例如，根據磨粒產生速率和齒輪剩余壽命模型，預測齒輪需要更換的時間，避免突發故障的發生，提高設備的可靠性和運行效率。

　　四、齒輪油在線監測的防爆設計

　　(一)防爆行業(如石油、化工、煤礦等)

　　防爆設備選型：在防爆環境中，須選用符合相關防爆標準(如 GB 3836、IEC 60079 等)的防爆型傳感器和設備。根據爆 炸性氣體環境的危險程度(如 Ex d IIC T6、Ex ia IIB T3 等防爆等級)，選擇相應防爆等級的設備。例如，在含有氫氣等高度危險爆 炸性氣體的場所，應選用 Ex d IIC T6 等級的防爆設備。

　　防爆結構設計

　　防爆外殼：傳感器和監測設備的外殼采用防爆材料(如鑄鐵、鋁合金等)制造，具有良好的密封性和強度，能夠承受內部爆 炸壓力，并阻止爆 炸向外部傳播。

　　防爆接線：電氣接線采用防爆接線盒，接線端子確保可靠連接，避免產生火花和電弧。電纜引入裝置采用防爆格蘭頭，確保電纜密封良好，防止爆 炸性氣體進入設備內部。

　　溫度控制：對于可能產生熱量的設備，如傳感器的驅動電路，采取有 效的散熱措施，確保設備表面溫度不超過允許的最高溫度，避免點燃爆 炸性氣體。

　　安裝與維護

　　在設備安裝過程中，嚴格按照防爆標準進行操作，確保防爆設備的安裝位置正確，與周圍爆 炸性氣體環境隔離。

　　定期對防爆設備進行檢查和維護，包括防爆外殼的完整性、接線的可靠性、密封件的老化情況等，確保防爆性能始終符合要求。

　　(二)齒輪油監測不防爆行業(如機械制造、電力、冶金等)

　　在不防爆行業，由于不存在爆 炸性氣體環境，可以采用普通型的油液監測設備，降低成本。但仍需注意設備的防護等級，防止灰塵、水分等污染物對設備造成損害。例如，選擇 IP65 及以上防護等級的傳感器和設備，確保在惡劣的工業環境中穩定運行。

　　五、齒輪系統在線監測的方案部署內容

　　(一)齒輪系統監測安裝位置

　　進油口：安裝溫度傳感器、粘度傳感器和顆粒度傳感器，監測進入齒輪箱的油液溫度、粘度和污染情況，確保進入齒輪箱的油液符合要求。

　　出油口：部署金屬磨粒傳感器、溫度傳感器、酸值和閃點傳感器，實時檢測經過齒輪嚙合后的油液狀態，捕捉磨損產生的磨粒和油液性能的變化。

　　油池：安裝液位傳感器和水分傳感器，監測齒輪箱內的油液量和水分含量，及時發現密封失效和水分污染問題。

　　齒輪箱殼體：在齒輪箱的關鍵部位(如軸承座、齒輪嚙合處附近)安裝振動傳感器，結合油液監測數據，全方面評估齒輪系統的運行狀態。

　　(二)油品數據傳輸方式

　　有線傳輸：對于設備相對固定、距離較近的場景，采用工業以太網、RS485 等有線傳輸方式，具有傳輸穩定、抗干擾能力強等優點。傳感器通過有線連接將數據傳輸至數據采集模塊，再通過工業以太網將數據傳輸至數據處理服務器。

　　無線傳輸：在設備移動性較強、布線困難的場景，采用無線傳感器網絡(如 ZigBee、Wi-Fi、4G/5G 等)進行數據傳輸。傳感器內置無線通信模塊，將數據發送至無線網 關，再通過互聯網傳輸至云端數據處理平臺。無線傳輸方式具有安裝方便、靈活擴展等特點，但需要注意信號覆蓋和數據安全問題。

　　(三)齒輪油監測的系統架構

　　傳感器層：由各種油液傳感器和振動傳感器組成，負責實時采集齒輪箱油液的物理化學參數、磨粒信息和齒輪箱的振動信號。

　　數據采集層：包括數據采集模塊和本地數據存儲設備，將傳感器采集到的模擬信號轉換為數字信號，并進行初步的數據處理和存儲，同時將數據傳輸至數據處理層。

　　數據處理層：由數據處理服務器和 AI 算法模型組成，對采集到的數據進行深入處理和分析，包括數據預處理、故障診斷、異常原因分析和預測性維護等。數據處理層可以部署在本地服務器，也可以部署在云端，實現對多臺設備的集中監測和管理。

　　應用層：為設備維護工程師提供人機交互界面，實時顯示齒輪系統的運行狀態、監測數據、故障預警信息和維修建議等。應用層還可以實現數據查詢、報表生成、趨勢分析等功能，方便維護工程師對設備進行管理和維護。

　　(四)油液監測的系統集成與調試

　　在方案部署前，對各種監測設備進行集成測試，確保設備之間的通信正常，數據采集準確可靠。

　　根據不同行業的齒輪箱結構和運行工況，對監測系統進行參數設置和調試，如傳感器的測量范圍、預警閾值等，使系統能夠適應不同的應用場景。

　　進行現場試運行，收集實際運行數據，對 AI 算法模型進行優化和訓練，提高故障診斷的準確性和可靠性。

　　通過以上方案的部署，能夠?qū)崿F(xiàn)對全行業設備齒輪箱油液的在線監測，將齒輪系統的常見故障與油液監測相結合，利用 AI 算法實現油液異常的迅速預警和原因分析，為客戶公司的設備維護工程師提供精 準的維修建議。同時，根據不同行業的防爆和不防爆要求，進行合理的防爆設計，確保監測系統在各種環境下安全、穩定運行。

　　齒輪箱油在線監測技術作為工業設備智能化維護的重要一環，正從單一故障檢測向全生命周期管理升級。本方案通過 "傳感器精 準采集 - 數據智能分析 - 故障主動預警 - 維修策略輸出" 的閉環架構，實現了齒輪箱油液狀態的深入洞察與故障的前瞻性干預，既滿足防爆行業的嚴苛安全要求，也適配普通工業場景的成本效益需求。

　　隨著工業互聯網與智能制造的深入發展，齒輪箱油在線監測系統將與設備管理平臺、數字孿生技術進一步結合，為全行業提供更智能、更可靠的預測性維護解決方案。我們始終致力于通過技術創新與行業實踐的深入結合，幫助客戶實現設備運維從 "事后維修" 到 "主動預防" 的轉變，為工業設備的安全高 效運行保駕護航。
